Обмерные работы. Разработка обмерных чертежей.
Обмерные работы (проведение обмерных работ) - это комплекс, который, ориентирован на определение реальных (фактических размеров) зданий, конструкции и сооружений.
Для чего необходимо проведение обмерных работ?
Чаще всего, обмерные работы необходимы в следующих случаях:
- для возможности установления соответствия фактических геометрических размеров здания или сооружения проектной документации;
- для восстановления рабочего проекта в случае его отсутствия или утраты. Наши обмерные чертежи готовы для передачи Заказчику и разработке нового проекта;
- для возможности разработки проекта усиления, капитального ремонта или реконструкции. Проведение данных работ возможно только после составления точных и подробных чертежей, на которых обозначены все несущие и ненесущие конструкии с указанием материала - кирпич, железобетон, металл;
- для возможности проведения поверочных расчетов строительных конструкций. В данном случае согласно чертежам строительных конструкций зданий или сооружений, выполненных по результатам обмеров, составляется расчетная схема. Данный вид обмеров подразумевает повышенную ответственность, поэтому для таких работ ма используем современные тахеометры и лазерные рулетки;
- для возможности определения объемов фактически выполненных строительно-монтажных работ;
- перевод чертежей в электронный вид (оцифровка чертежей).

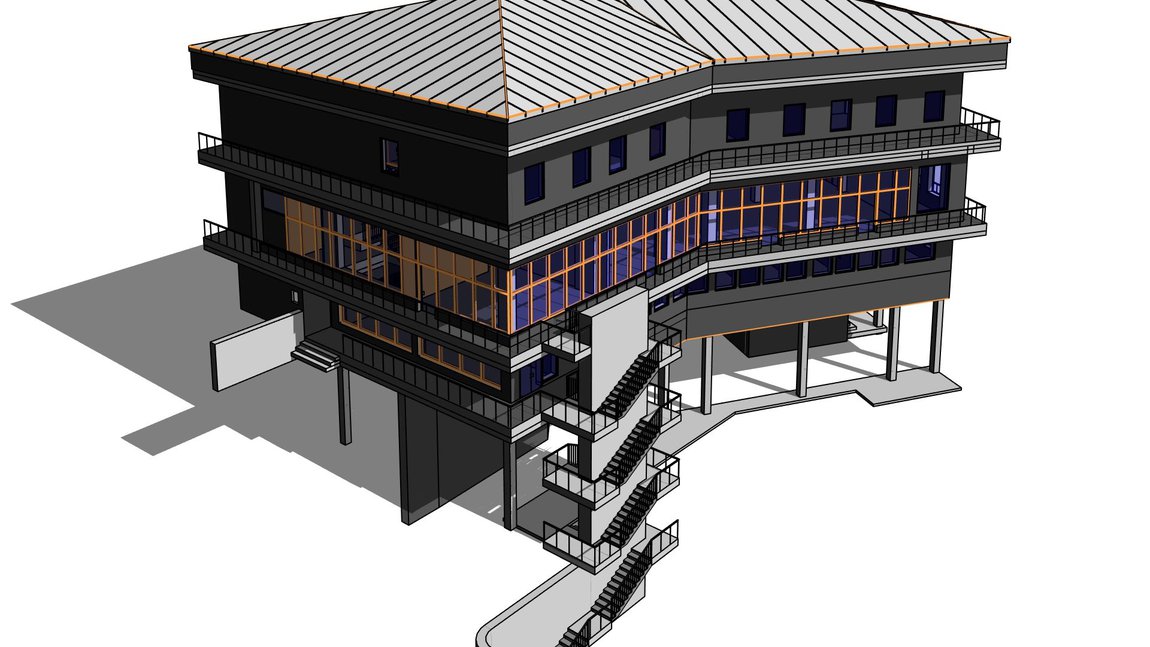

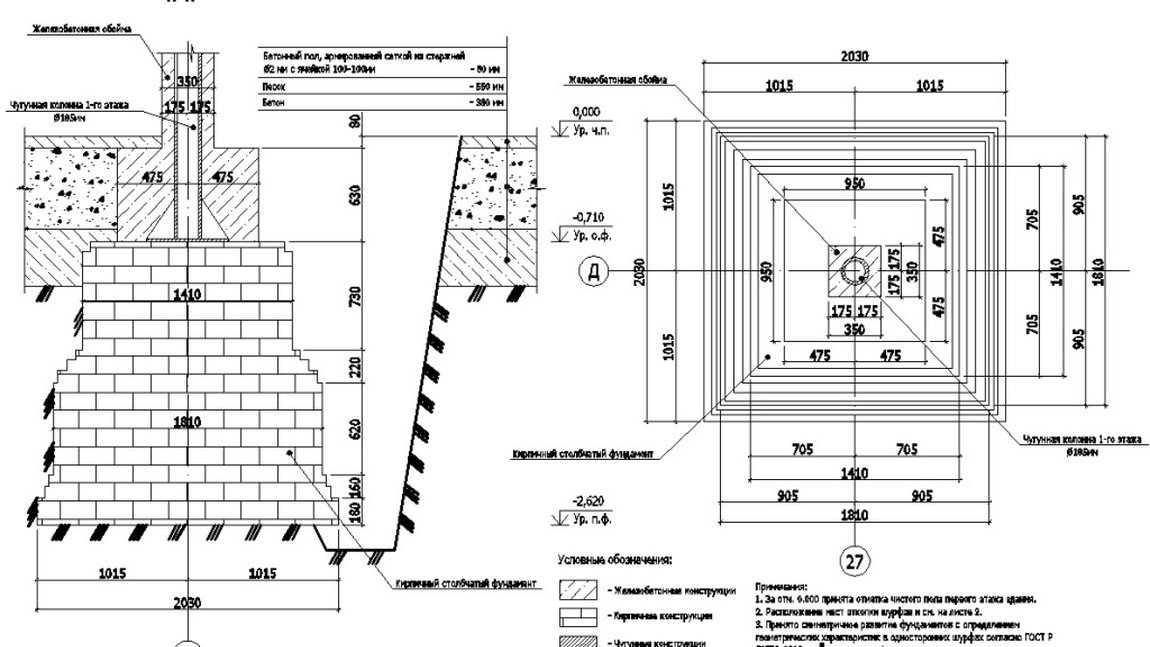

Результат обмерных работ — это точные чертежи, на которых впоследствии будет строится вся рабочая и проектная документация. После проведения обмерных работ Заказчик получает точные чертежи зданий и сооружений, выполненные в электронном виде в формате dwg (AutoCad) с фактическими размерами всех несущих конструкций и отделочных слоев.
Приводим состав электронных чертежей по результатм обмерных работ. Следует отметить, что в каждом отдельном случае состав чертежей согласовывается с Заказчиком. Вы можете добавить в нижепредставленный список необходимые чертежи:

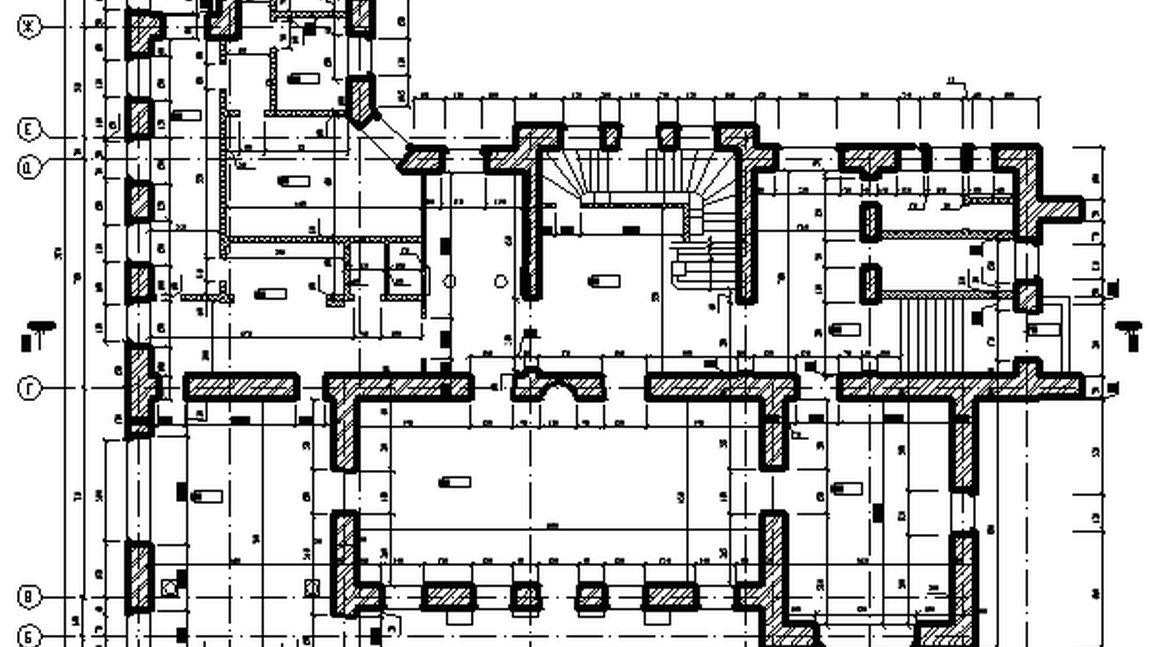

- поэтажные планы (в т.ч. план подвала) с привязкой несущих конструкций (стен, колонн, столбов) и перегородок к осям; на планах показываются все дверные и оконные проемы, лифтовые шахты и лестничные клетки;

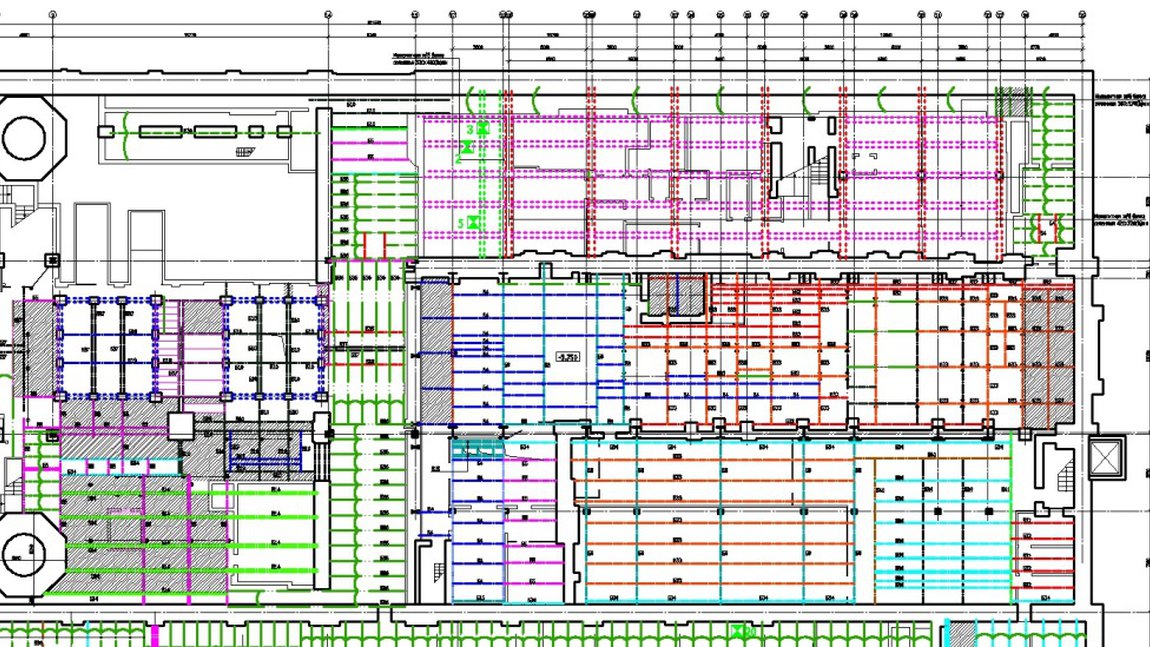

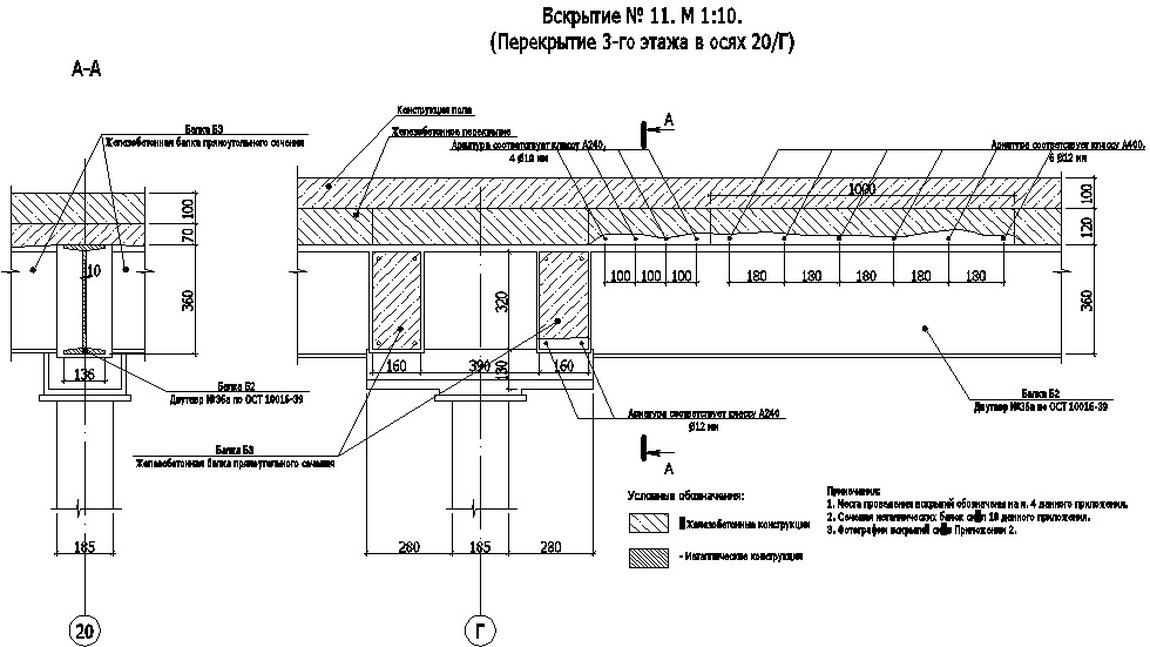

- планы перекрытий и покрытий с нанесением и привязкой всех несущих элементов (балки, прогоны, фермы, плиты);
- план кровли с нанесением выходов, вентиляционных установок, водосточных воронок;

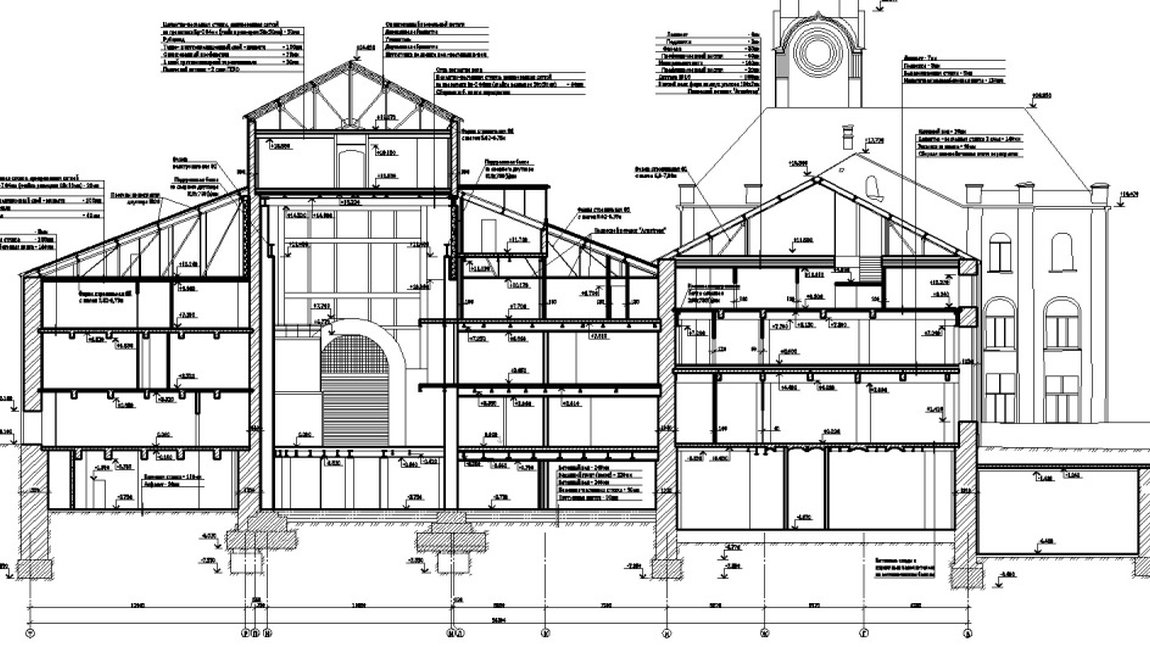

- продольные и поперечные размеры с нанесением вертикальных отметок, указывается состав перекрытий, покрытия и кровли;

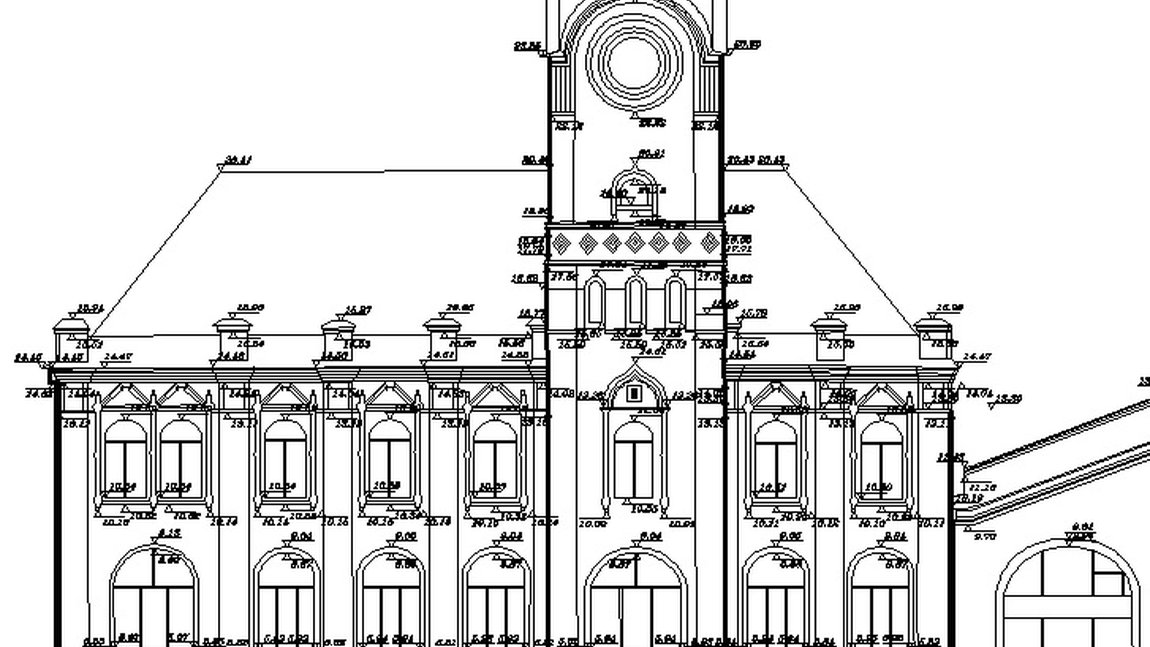

- фасады здания или сооружения;
- на каждом листе приведены условные обозначения для легкого восприятия чертежей, все конструкции штрихуются согласно нормативной документации (кирпичные конструкции, сборные железобетонные конструкции, монолитные железобетонные конструкции, блоки ФБС и др.).
Мы выполняем обмерные чертежи в соответствии с требованиями ГОСТ Р 21.1101-2009 "Основные требования к проектной и рабочей документации"
При проведении обмерных работ, мы используем современные измерительные приборы: нивелиры, лазерные рулетки, дальномеры, теодолиты, тахеометры. В результате Заказчику выдается окончательная продукция как в электронном виде, так и на бумажном носителе.
Хотите ознакомиться с выполненными нами обмерными работами? Скачайте файлы по следующим ссылкам:
Обмерные чертежи производственного здания со сборным железобетонным каркасом
Обмерные чертежи административного здания
Обмерные чертежи здания гаража-стоянки
Обмерные чертежи здания общежития
Компания "Лидер Проект" готова выполнить любые виды обмерных работ:
- обмеры зданий и сооружений любой категории сложности;
- обмеры памятников архитектуры и уникальных строений;
- обмеры отдельных офисных и складских помещений;
- обмеры квартиры, загородного дома, коттеджа;
- обмеры БТИ;
- обмеры земельного участка.
При определении цены (стоимости) обмерных работ мы руководствуемся "Справочника базовых цен на обмерные работы и обследования зданий и сооружений". Cтоимость обмерных работ можно узнать здесь или связавшись с нашими специалистами.
